Poiché i prodotti elettronici continuano ad evolversi verso design più sottili, più piccoli e con prestazioni più elevate, i PCB Microvia HDI sono diventati una tecnologia di substrato fondamentale per applicazioni di fascia alta come dispositivi intelligenti, elettronica automobilistica, comunicazioni 5G e apparecchiature mediche.

Essendo uno dei prodotti di punta di Shenzhen STHL Technology Co., Ltd. (STHL), non solo ci siamo specializzati nei processi di produzione di pcb microvia hdi, ma abbiamo anche acquisito una vasta esperienza nell'ottimizzazione del design, nella selezione dei materiali e nella produzione di massa, aiutando i nostri clienti a distinguersi nel mercato altamente competitivo di oggi.
Invia la tua richiesta
Descrizione
Invia la tua richiesta

Cos'è il PCB Microvia HDI?



Un PCB Microvia HDI (scheda a circuiti stampati ad alta- densità) utilizza la foratura laser per creare micro-vie cieche (Microvias) con diametri generalmente inferiori o uguali a 0,1 mm, consentendo interconnessioni di segnale o alimentazione ad alta-velocità tra strati adiacenti. Rispetto alle tradizionali schede multistrato, il PCB HDI con Microvias offre miglioramenti significativi nella densità di routing, nell'integrità del segnale e nell'utilizzo dello spazio.

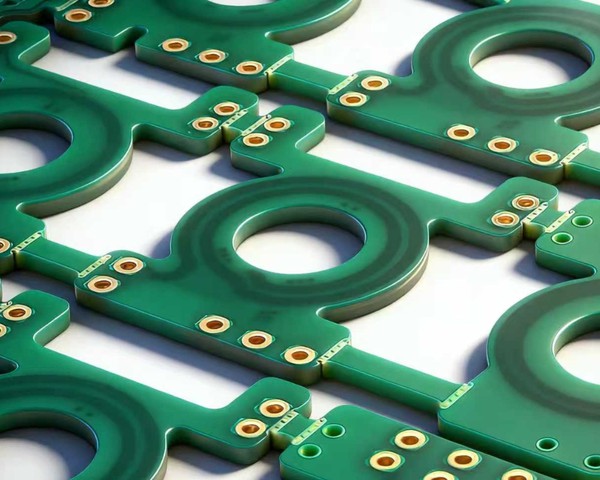

Microvia HDI PCB-2



Definizione e caratteristiche della microvia

Diametro dell'apertura comune
80–100 μm (le apparecchiature avanzate possono raggiungere 40–50 μm)
Proporzioni
Da 0,6:1 a 1:1
Metodo di produzione
Foratura laser + tamponamento in resina + galvanica rame
Applicazioni
BGA con-pin-elevato, pacchetti-pitch fine, trasmissione del segnale ad alta-velocità



Vantaggi fondamentali



01



I micro-routing ad alta densità-blind via consentono tracce più brevi e più diritte, riducono il ritardo del segnale e la diafonia e supportano pacchetti BGA con passo da 0,2 mm.
02



Design sottile e leggero Riducendo al minimo i-fori passanti e ottimizzando lo stack-, i design Microvia PCB possono ridurre significativamente lo spessore e il peso della scheda mantenendo la resistenza meccanica.
03



Eccellenti prestazioni elettriche Il controllo preciso dell'impedenza garantisce la compatibilità con interfacce ad alta-velocità come DDR, PCIe e 5G RF.
04



Elevata affidabilità I processi di tamponamento con resina e riempimento di rame garantiscono l'integrità della parete, migliorando la stabilità del giunto di saldatura e le prestazioni del ciclo termico.



Punti chiave della progettazione e del processo

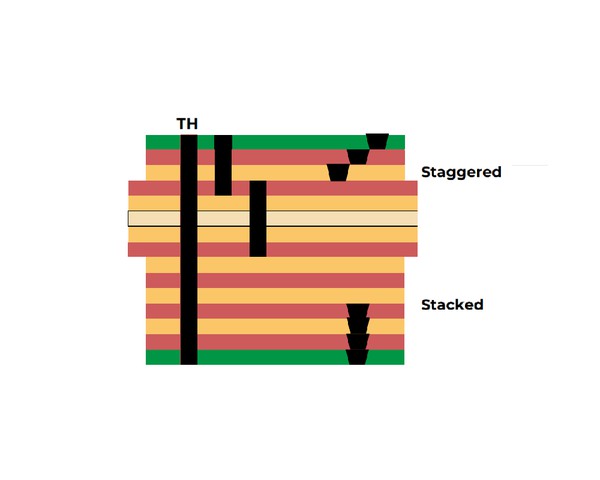

Disegni impilati e sfalsati

  • Sfalsato: costo inferiore, maggiore affidabilità, adatto alla maggior parte dei progetti
  • In pila: risparmio di spazio-, ideale per densità estreme, ma con costi e complessità di processo più elevati
Microvia HDI PCB



Tipi di strutture HDI (standard IPC-2226)



  • Tipo 1: laminazione in un-passaggio + foratura laser
  • Tipo 2: laminazione in due-fasi + vie sepolte + foratura laser
  • Tipo 3: laminazione in tre-fasi + foratura laser multipla
  • ELIC (Any Layer HDI): interconnessione a qualsiasi-livello, adatta per la miniaturizzazione estrema



Selezione dei materiali Alta-Tg FR-4, materiali Rogers ad alta-velocità e laminati ibridi, personalizzati per soddisfare requisiti applicativi specifici.



Aree di applicazione



Elettronica di consumo

Smartphone, tablet, dispositivi indossabili

01

Elettronica automobilistica

Sistemi ADAS, intrattenimento in-auto, controllo del gruppo propulsore

02

Apparecchiature per le comunicazioni

Stazioni base 5G, moduli ottici

03

Dispositivi medici

Monitor portatili, apparecchiature per diagnostica per immagini

04

Controllo industriale

Sensori ad alta-precisione, sistemi di automazione

05



Perché scegliere la scheda Microvia HDI di STHL?

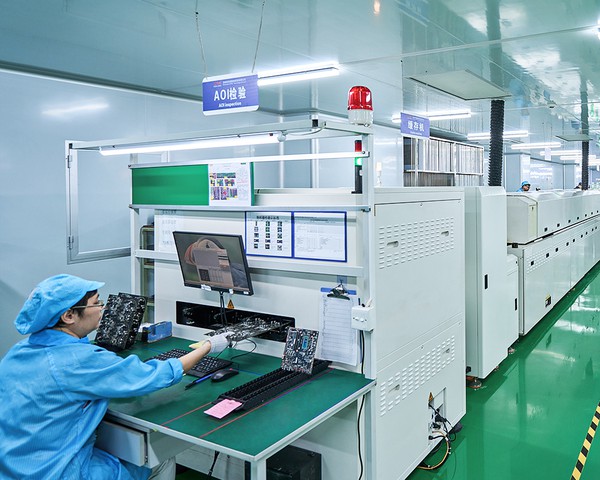

  • Garanzia di qualità: copertura AOI al 100%, sonda volante e ispezione a raggi X-
  • Supporto tecnico: comunicazione diretta tra tecnico-e-cliente, dalla progettazione schematica all'ottimizzazione del processo di produzione di massa
  • Produzione flessibile: supporta più tipi di prodotto, piccoli lotti e tempi di consegna rapidi
  • Tempi di consegna affidabili: PCB standard HDI Microvia in 1-2 fasi consegnato in 7-10 giorni; progettazioni complesse in più-fasi pianificate in base ai requisiti del progetto
aoi



Conclusione



Se stai cercando una soluzione PCB che offra capacità di interconnessione ad alta-densità pur mantenendo un design sottile e leggero e un'affidabilità eccezionale, Microvia HDI PCB è la scelta ideale.



Contattaci ainfo@pcba-china.comper discutere le esigenze del tuo progetto o richiedere un preventivo personalizzato. Con la nostra competenza ed esperienza, garantiremo che la tua scheda Microvia HDI soddisfi gli standard più elevati in termini di prestazioni e qualità.
