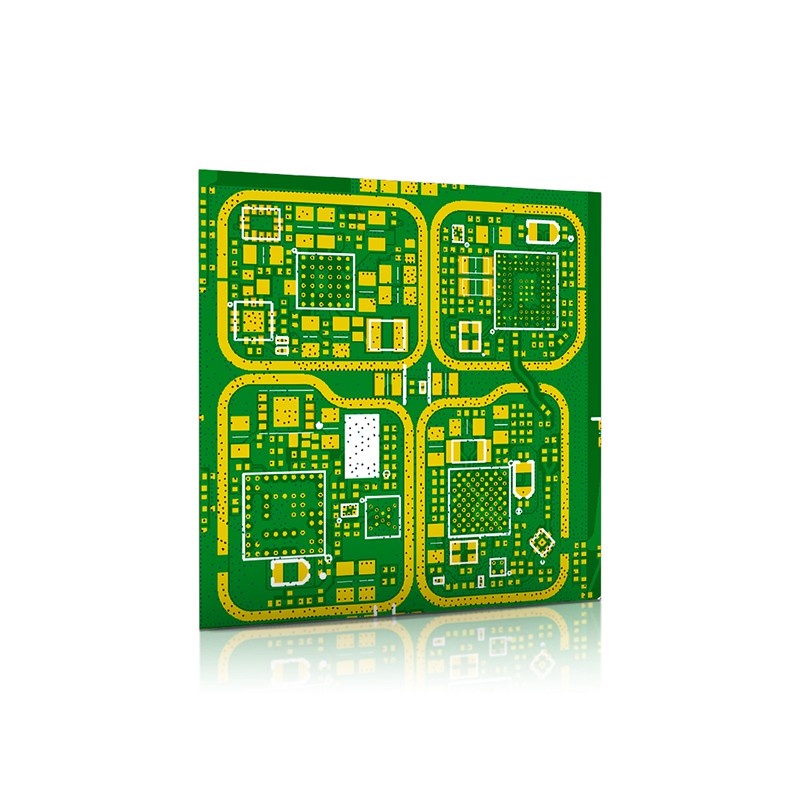

Qualsiasi PCB HDI a strati

Qualsiasi PCB HDI a strati
Dettagli:
Nel mondo della progettazione PCB, i PCB Any Layer HDI sono considerati la mossa del re nel layout dei prodotti di fascia alta-. Rompono i limiti dell’HDI tradizionale, che consente solo l’interconnessione tra determinati livelli, consentendo l’interconnessione diretta tra ogni livello. Questo approccio eleva la densità di routing, l'integrità del segnale e la flessibilità strutturale a un livello completamente nuovo. Per i progetti che mirano alla miniaturizzazione estrema, alla trasmissione del segnale ad alta-velocità e all'elevata affidabilità, è una tecnologia PCB a cui vale la pena dare priorità.
Invia la tua richiesta
Descrizione
Invia la tua richiesta

Cos'è Any Layer HDI?



Rispetto all'HDI convenzionale, qualsiasi tecnologia HDI a strati consente l'interconnessione di tutti gli strati interni tramite microvie laser riempite di rame-, rimuovendo i vincoli di "ordine 1–2" o "interconnessione di strati specifici". Per i progetti di circuiti stampati a qualsiasi livello, ciò significa che il posizionamento del dispositivo non è più limitato dalla distribuzione, consentendo ai segnali differenziali ad alta velocità di raggiungere i livelli target attraverso il percorso ottimale, migliorando notevolmente la flessibilità di progettazione e le prestazioni elettriche.


Nelle progettazioni HDI a qualsiasi livello, la combinazione comunemente utilizzata di vie cieche impilate + vie interrate non solo accorcia i percorsi del segnale ma riduce anche efficacemente il rischio di induttanza parassita e disadattamento di impedenza. Rispetto alle schede multistrato standard, ciò può ridurre il numero totale di strati e il peso complessivo mantenendo una maggiore integrità del segnale per la stessa funzionalità.

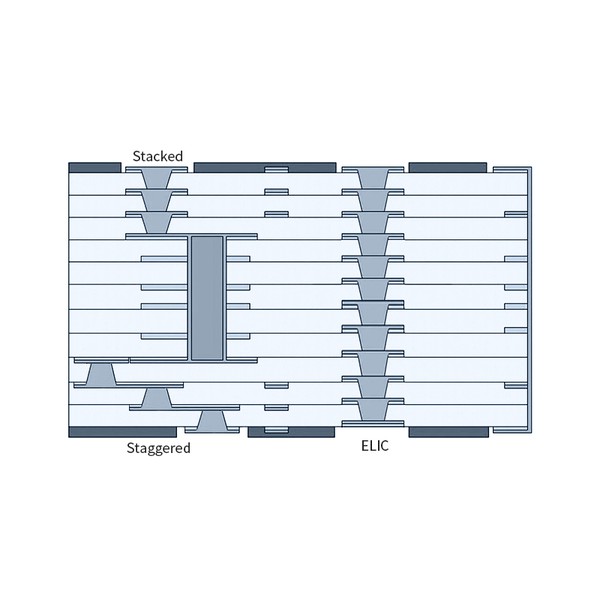

Any Layer HDI PCB-1



Caratteristiche di processo e strutturali



  • Funzionalità di interconnessione completa: due livelli qualsiasi possono essere interconnessi tramite micro vie cieche, rendendolo ideale per pacchetti multi-chip complessi (SiP, PoP).
  • Capacità di routing fine: larghezza/spaziatura della linea fino a 40/40 μm, supporto di BGA ad altissima densità di I/O.
  • Laminazioni sequenziali multiple: garantiscono un'interconnessione stabile e coerente a ogni livello.
  • Diverse opzioni di materiali: substrati ad alta-Tg FR-4, substrati a bassa Dk/Df ad alta-velocità e strutture a stampa mista per soddisfare le diverse esigenze di segnale e gestione termica.
  • Design zero-stub: elimina i residui via stub, riducendo riflessioni e diafonia e migliorando la qualità del segnale ad alta-velocità.

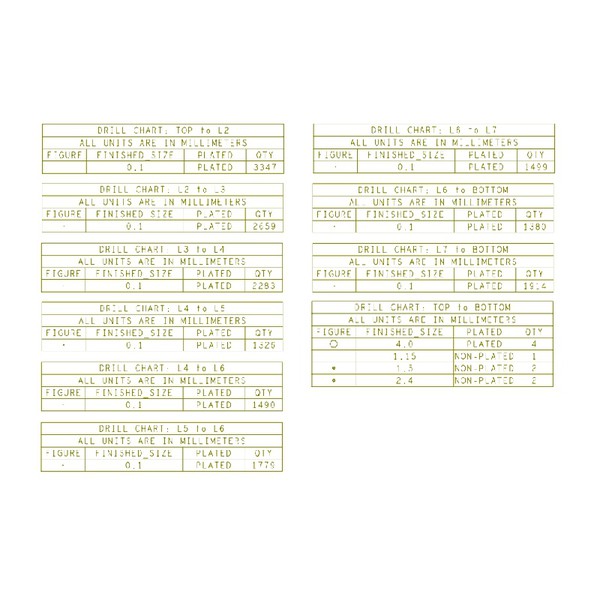

Any Layer HDI PCB-2



Applicazioni





Smartphone e tablet-di fascia alta

Design completamente interconnessi per processori principali e storage ad alta-velocità.




5G e apparecchiature di comunicazione

Moduli front-RF RF, schede di elaborazione in banda base.




Elettronica automobilistica

Schede di controllo principali ADAS, gateway-ad alta velocità.




Industriale e medico

Sistemi di imaging ad alta-risoluzione, apparecchiature di test di precisione.





In questi scenari, i PCB Any Layer HDI soddisfano le esigenze di trasmissione del segnale ad alta-velocità consentendo al contempo una maggiore integrazione funzionale in dispositivi estremamente-con vincoli di spazio.



Vantaggi principali



  • Eccezionale libertà di routing: qualsiasi-interconnessione a livello riduce notevolmente le deviazioni del segnale, ottimizzando la latenza e minimizzando le perdite.
  • Elevata efficienza di breakout I/O: supporta pacchetti BGA con un passo minimo di 0,3 mm, semplificando l'instradamento di tutti i segnali delle sfere di saldatura.
  • Compatibilità con alta-velocità e alta-frequenza: l'impedenza è facile da controllare e supporta interfacce come DDR5, PCIe Gen5 e SerDes.
  • Design sottile e leggero: riduce i vias non necessari e gli strati di connessione intermedi, riducendo lo spessore e il peso complessivi della scheda.
  • Potenziale di ottimizzazione dei costi: nei progetti ad-prestazioni elevate, può ridurre il numero totale di strati, abbassando i costi di produzione e accelerando i tempi di-immissione sul mercato-.

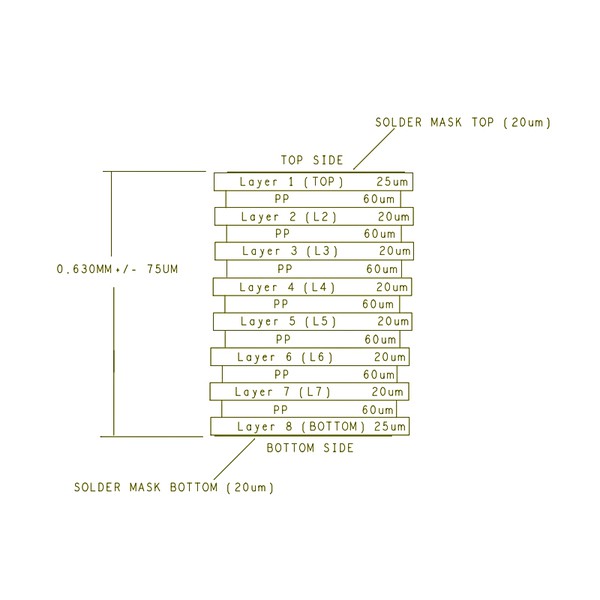

Any Layer HDI PCB-3



Domande frequenti



D: Qualsiasi Layer HDI sarà costoso?

R: I costi di produzione sono effettivamente più elevati rispetto all'HDI convenzionale, ma nei progetti miniaturizzati ad alte-prestazioni, i miglioramenti in termini di prestazioni e il risparmio di spazio superano di gran lunga la differenza di costo.

D: Quali prodotti sono più adatti per i progetti di PCB a qualsiasi strato?

R: Apparecchiature per comunicazioni ad alta-velocità, elettronica di consumo premium, schede BGA ad alta-densità e sistemi medici o automobilistici con rigorosi requisiti di integrità del segnale.

D: È possibile effettuare una produzione di prova in piccoli lotti-?

R: Sì. Qualsiasi PCB Layer HDI supporta l'intero processo, dalla verifica del prototipo alla produzione di massa.



Riepilogo



Che tu stia cercando interconnessioni ad alta-velocità, miniaturizzazione estrema o la soluzione di routing ottimale per sistemi complessi, la tecnologia PCB Any Layer HDI offre libertà di progettazione e garanzia delle prestazioni senza precedenti.



Come Shenzhen STHL Technology Co., Ltd., con 20 anni di esperienza nella produzione di PCB/PCBA, offriamo capacità di produzione HDI Any Layer mature, controllo di qualità rigoroso e modelli di consegna flessibili-fornendo supporto tecnico stabile e affidabile per i tuoi prodotti di prossima-generazione.
